Geganti kuasa elektromagnet jenis baharu Taihua JQX-30F-N dengan soket

Penerangan Ringkas:

JQX-30F-N ialah geganti kuasa elektromagnet jenis baharu yang mempunyai kapasiti beban 25A.Apa yang membezakannya daripada geganti lain di pasaran adalah serba boleh dari segi pemasangan.Ia boleh dipasang menggunakan pelbagai jenis kaedah, termasuk soket, kimpalan dan bebibir. Geganti kuasa ini merupakan komponen penting dalam banyak sistem elektrik, menyediakan cara yang selamat dan boleh dipercayai untuk menguruskan beban arus tinggi.Ia melakukan ini dengan menggunakan mekanisme elektromagnet untuk menghidupkan dan mematikan litar keluaran, yang memungkinkan untuk mengendalikan voltan tinggi tanpa risiko lengkok elektrik. Geganti kuasa JQX-30F-N direka untuk kemudahan penggunaan dan ketahanan.Ia dibina dengan bahan berkualiti tinggi yang memastikan kebolehpercayaan jangka panjang, dan boleh menahan pelbagai suhu dan keadaan persekitaran.Keupayaan pemasangan soket geganti menjadikannya mudah untuk ditukar apabila diperlukan, manakala pilihan pemasangan kimpalan dan bebibir menawarkan lebih fleksibiliti dari segi pemasangan. Secara keseluruhan, JQX-30F-N ialah geganti kuasa elektromagnet yang luar biasa yang sesuai untuk lebar pelbagai aplikasi.Reka bentuk yang mantap dan pilihan pemasangan yang fleksibel menjadikannya pilihan yang sangat baik untuk mana-mana projek yang memerlukan pensuisan kuasa yang boleh dipercayai.

Hantar e-mel kepada kami

Butiran Produk

Soalan Lazim

Tag Produk

ciri-ciri

· Struktur teguh, kejutan kuat dan rintangan getaran, hayat perkhidmatan yang panjang.

.Arus pensuisan beban: 25A

·2 atau 3 set pemasangan sesentuh tersedia.

.Terdapat dalam jenis soket, jenis kimpalan dan jenis bebibir.

PENILAIAN HUBUNGI

Susunan Hubungan	2H, 2D, 2Z	3H,3D,3Z
Rintangan Hubungan	≤ 100mΩ
Bahan Kenalan	Aloi Perak
Penilaian Hubungan (Resistif)	25A 28VDC; 25A 240VAC
Maks.Voltan Pensuisan	240VAC/28VDC
Maks.Menukar Arus	25A
Maks.Kuasa Menukar	6000VA/700W
Kehidupan Mekanikal	1×10 6 operasi
Kehidupan Elektrik	Operasi 5×104

CIRI-CIRI

Rintangan Penebat		200MΩ (pada 500VDC)
Dielektrik Kekuatan	Antara gegelung & sesentuh	2500VAC 1min
	Antara kenalan terbuka	1500VAC 1min
Masa beroperasi (pada nomi. volt.)		≤ 15ms
Masa keluaran (pada nomi. volt.)		≤ 10ms
Kelembapan		35% ~ 85% RH
Keadaan Penyimpanan		-25°C~+65°C
Keadaan Operasi		-25°C~+55°C
UL Kelas F		Sistem Penebat Kelas F
Rintangan Kejutan	Berfungsi	98m/s2
	Memusnahkan	980m/s2
Rintangan getaran		10Hz hingga 55Hz 1.5mm DA
Berat unit		lebih kurang77g
Pembinaan		Jenis Penutup Habuk

Nota:1) Data yang ditunjukkan di atas adalah nilai awal.
2) Sila cari lengkung suhu gegelung dalam ciri melengkung di bawah.
Lembaran data ini adalah untuk rujukan pelanggan.Semua spesifikasi tertakluk kepada perubahan tanpa notis.

DATA COIL

Nominal VDC	Pick-up voltan (Maks.) VDC	Tercicir voltan (Min.) VDC	*Maks. dibenarkan VDC	gegelung Rintangan Ω± 10%
12	9.00	1.2	13.2	80
24	18.0	2.4	26.4	320
1 10	82.5	1 1	121	1280
220	165.0	22	242	6720
Nominal VAC	Pick-up voltan (Maks.) VAC	Tercicir voltan (Min.) VAC	*Maks. dibenarkan VAC	gegelung Rintangan Ω± 10%
12	9.60	3.6	13.2	20
24	19.2	7.2	26.4	80
1 10	88.0	33	121	320
220	176.0	66	242	6780

Catatan:
"*Voltan Maks Yang Dibenarkan" : Gegelung geganti boleh menahan voltan maksimum yang dibenarkan untuk jangka masa yang singkat

MAKLUMAT PESANAN

Nota:

1 .Papan PC yang dipasang dengan jenis penutup habuk dan geganti jenis ketat fluks tidak boleh dicuci dan/atau disalut.

2. Jenis penutup habuk dan geganti jenis ketat fluks tidak boleh digunakan dalam persekitaran dengan habuk, atau H

COIL

Kuasa Gegelung

DC: 1.8W

AC:2.5VA

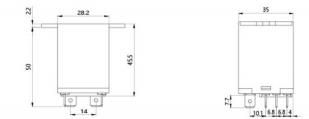

DIMENSI GARIS, RAJAH PENDAWAIAN DAN SUSUN ATUR PAPAN PC

ini Lembaran data is untuk pelanggan' rujukan. Semua yang spesifikasi adalah subjek to ubah tanpa notis.

DIMENSI GARIS, RAJAH PENDAWAIAN DAN SUSUN ATUR PAPAN PC

bebibir

taip

Catatan:1) Sekiranya tiada toleransi ditunjukkan dalam dimensi garis besar: dimensi garis besar ≤ 1mm, toleransi hendaklah ±0.2mm;dimensi garis besar ＞1mm dan ≤5mm, toleransi hendaklah ±0.3mm; dimensi garis besar ＞5mm, toleransi hendaklah ±0.4mm.

2) Toleransi tanpa menunjukkan susun atur PCB sentiasa ±0.1mm.
